用途:
WHF系列適合于各企業單位,進行放大或批量生產用釜。可根據用戶工藝流程要求和溫度、壓力介質等要求,為用戶配套設計制作特殊要求攪拌槳,保證物料的氣-液分散、固-液懸浮、液-液混合等效果。
磁力反應釜應用行業:
1、化學工業:它被廣泛用于有機合成、高分子化學、金屬有機化學及生物化學等領域,它可以用于攪拌、混合、溶解、水解、聚合、酯化、脫水等反應過程,并且具有自動控制和連續生產的優勢。
2、制藥工業:它適用于制備各種藥物原料、中間體及合成藥物等。它不僅能夠提高產品質量和產量,還能夠精確控制反應溫度、壓力和時間,滿足藥品生產的安全性和規范性要求。
3、食品工業:它被廣泛應用于食品加工、調味品制備、發酵、乳制品生產等領域。例如,酸奶、乳酪、醬油、味精、醋、果醬等產品的生產過程中,需要進行調味、發酵、濃縮等反應,磁力反應釜可以提高反應效率和產品質量。

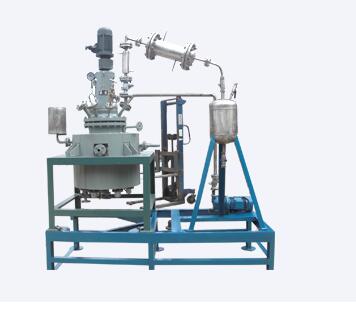

WHF型工業生產用磁力反應釜特點:
1、釜體材料可采用碳錳鋼、各種牌號的不銹鋼、鈦及鈦合金、鎳、哈氏合金、因康鎳、蒙耐爾、鋯及其復合材料等。
2、反應釜的主體材料、釜體、釜蓋上的開孔尺寸、數量、加熱方式、釜內結構、攪拌轉速、攪拌槳葉的形式均可根據用戶要求進行設計;
3、加熱方式有夾套蒸汽、夾套導熱油電加熱、夾套油浴循環、遠紅外等形式供用戶訂貨時任意選配。
4、對有拋光要求的釜體內表面,可達到鏡面拋光水平,對高粘度的物料可加工成錐形底,便于放料、清洗。
根據反應釜的制造結構可分為開式平蓋反應釜、開式橢圓封頭式反應釜和閉式反應釜 三大類,每一種結構都有它的適用范圍和優缺點
技術參數
指標
項目
|
有效容積 L
|
50
|
100
|
200
|
300
|
500
|
1000
|
2000
|
3000
|
5000
|
內徑/內高
|
350/520
|
450/640
|
600/910
|
600/1290
|
800/1100
|
1000/1390
|
1200/2400
|
1300/3050
|
1800/2500
|
盤管傳熱面積㎡
|
0.2
|
0.5
|
0.8
|
1.0
|
1.2
|
2.5-4
|
4
|
5-8
|
10-14
|
設計壓力Mpa
|
15
|
2.5-15
|
2.5-10
|
2.5-8.0
|
工作溫度 ℃
|
-40~+450℃
|
加熱方式
|
夾套蒸汽、夾套導熱油電加熱管、遠紅外、夾套油循環等
|
夾套工作壓力
|
0.1-1.6
|
攪拌轉速 r/min
|
0~500r/min
|
電機功率 kw
|
0.55
|
0.75
|
1.1/3
|
3
|
3/4
|
5.5/7.5
|
7.5/11
|
11/15
|
15/18
|
1、開式平蓋高壓反應釜
開式平蓋結構有平蓋端部法蘭式和平蓋反向法蘭式兩種型式,但平蓋反向法蘭式在價格方面要比平蓋端部法蘭式要便宜一些。由于是開式結構對設備的維修、拆卸都比較方便特別是劇毒、易燃的化學產品此結構可改善工人的操作環境,降低工人的勞動強度,確保人身安全。適用于較高壓力、溫度條件下選用,容積一般小于3000L以下的工況條件下。
2、開式橢圓封頭式反應釜
開式橢圓封頭式反應釜的適用范圍廣,壓力一般比較低,通常壓力低于5.0Mpa以下,容積一般在3000L以下選用此結構,此結構形式比開式平蓋反應釜造價低,并具備了平蓋開式的維修、拆卸方便的優點,交貨期短。
3、閉式反應釜
閉式反應釜適用于容積大于1000L以上的反應釜,由于整體為閉式結構為方便維修開設有人孔,以方便人員下釜內維修和更換零部件。缺點是閉式反應釜拆卸維修比較麻煩,對工人的勞動強度較大,且釜內物料難以清理干凈,但價格相對便宜且加工周期較短。
